久久青青无码av亚洲黑人,久久精品无吗鲁网中文电影,999ZYZ玖玖资源站永久,国产剧情AV福利体验观看,国产成 人 综合 亚洲网站,亚洲国产精品嫩草影院,欧美老妇AAAA片,粉嫩高中生洗澡偷拍视频,在线观看的资源网站,干爹你真棒插曲高清在线观看,欧美成a网,口爆吞精麻豆视频,午在线亚洲男人午在线,伊人久熟女,97精品人妻系列无码人妻,无码精品少妇在线人妻AV

在厭氧膠施工過程中，氣泡和固化不完全是兩大高頻問題，不僅影響密封性能，更可能埋下管道滲漏、設備松動的隱患。掌握這些缺陷的成因與補救技巧，是保障工程質量的關鍵。

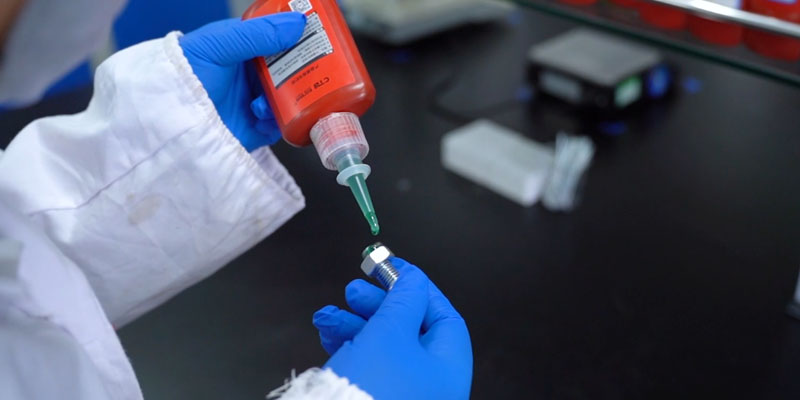

氣泡的產生多源于施工操作的細節疏漏。當膠液涂抹速度過快時，空氣容易被裹挾進膠層，在螺紋嚙合過程中形成密閉氣泡;若螺紋表面存在油污或銹蝕，膠液無法均勻浸潤金屬表面，也會因局部張力不均產生氣泡。此外，高粘度厭氧膠在低溫環境下流動性下降，涂抹時易形成空洞，進而發展為氣泡。解決這類問題需從源頭控制：涂膠前用無水乙醇徹底清潔螺紋，確保表面無雜質;采用 “螺旋式涂膠法”，沿螺紋小徑勻速涂抹，同時用毛刷輕掃膠層排出氣泡;若環境溫度低于 15℃，可將膠瓶置于 30℃溫水中預熱 10 分鐘，提升流動性后再施工。

固化不完全的表現形式多樣，可能是局部膠層保持液態，也可能是固化后強度不足。這一問題往往與三個因素相關：

一是密封空間的氧氣未充分隔絕，如螺紋配合間隙過大(超過 0.25mm)，空氣持續滲入阻礙固化;

二是金屬材質影響，銅、鋁等非鐵金屬表面缺乏催化成分，需搭配專用底漆使用;

三是固化時間不足，高溫環境下雖能加速固化，但至少需保證 3 小時初固時間，常溫下則需等待 24 小時。

補救時需分情況處理：對未完全固化的部位，可先拆除連接件，用專用解膠劑清除殘留膠層，重新涂膠后選用大間隙型厭氧膠并增加涂抹量;非鐵金屬表面需補涂底漆，靜置 5 分鐘后再涂膠;若因固化時間不足導致強度不夠，可通過加熱至 50℃并保持 2 小時的方式促進完全固化。

值得注意的是，缺陷補救后的檢測環節必不可少。對于氣泡問題，可在膠層固化后用超聲波檢測儀掃描螺紋連接處，確認內部無空洞;固化效果則通過 “扭矩測試” 驗證，施加規定扭矩后觀察是否出現松動，同時檢查膠層是否均勻分布。此外，施工前進行小范圍試涂能有效規避批量問題，特別是更換膠種或金屬材質時，試涂后需測試 24 小時固化效果，確認合格后再全面施工。

厭氧膠的施工質量直接決定其密封與鎖固效能，面對氣泡和固化不完全等問題，既要精準診斷成因，更要掌握針對性的預防與補救方法。通過規范操作流程、適配工況參數，才能讓厭氧膠充分發揮性能優勢，為管道與設備的安全運行提供可靠保障。
